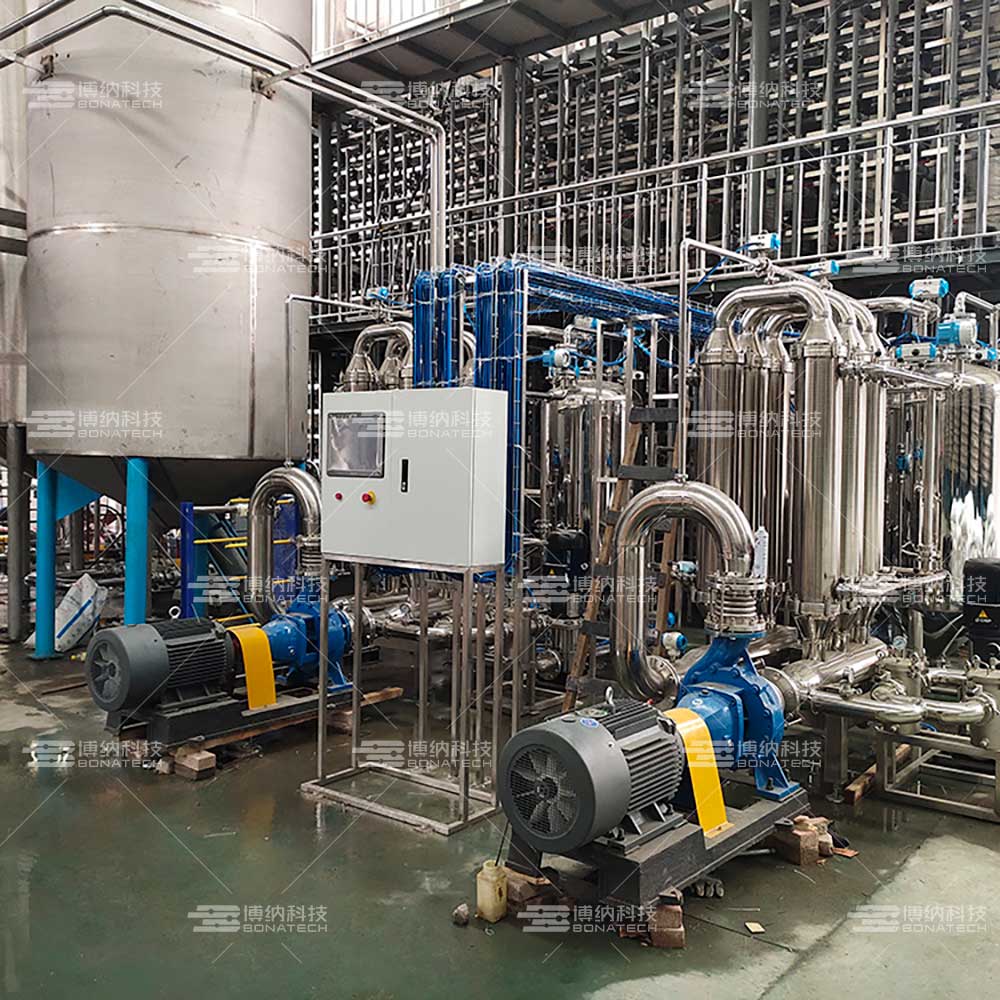

陶瓷膜過濾系統（BNCM19-6-M）為自動型生產設備，設備由6個19芯膜組件組成，每個膜組件內裝19支膜元件，可用于料液的濃縮、分離、提純、澄清等工藝的生產。該套設備可以換裝5nm-1500nm的陶瓷膜元件，膜元件型號：JDM30-19-4-1200。本系統的主要部件包括供料泵、循環泵、陶瓷膜組件、反沖系統、控制柜及系統管路、循環罐、清洗罐等。

1、主機

系統系統采用一體化結構設計，撬裝結構，設備表面無衛生死角符合GMP要求；

系統設置保安過濾器，可避免因物料混入異物而對膜芯造成損傷；

系統配備有壓力、溫度等儀表，可實現在線監控；

系統配備有流量、壓力、液位、溫度等儀表，可實現各項參數的在線監控、系統保護及報警；

系統配備CIP在線清洗系統，可實現系統一鍵清洗，系統批次清洗時間不超過2 h（以具體項目情況而定）；

主體設備除密封件外均采用SUS304不銹鋼材質；

采用自動充氬保護，單面焊接，雙面成型，所有焊縫拋光處理，光滑平整，管道內外表面品質優良，清潔衛生，安全可靠。

2、膜元件、膜組件

膜過濾系統采用博納科技優質陶瓷膜元件抗污染能力強，通量穩定，易于清洗。

3、泵體

供料泵選用國產優質多級立式離心泵，采用變頻器啟動控制為膜組件提供壓力和外循環流量，該泵提供壓力高、體積小、性能可靠穩定。

循環泵選用國產優質臥式不銹鋼離心泵，變頻器啟動控制為膜組件提供壓力和內循環流量（膜面流速），采用雙端面機械密封，不帶有油封，不會由于密封磨損而導致物料污染。該泵提供流量大，工作，穩定可靠，抗腐蝕性強。

4、罐體

系統需配套600L清洗液罐1臺，根據生產及自動化控制需要設計有預留的管道、閥門、預留孔等。

5、密封件

根據博納科技公司多年相關工程經驗及中試實驗情況，系統管道、閥門間密封材料選用衛生級VMQ材料，膜組件密封件選用PTFE+EPDM，耐酸、耐堿，能確保系統的密封穩定性和安全性。

6、安全裝置

系統監測實時運行中所有安全相關參數，根據不同情況作出相應的動作或自動停機保護、蜂鳴報警，報警信息夠準確記錄故障位置及原因，報警記錄可追溯。系統配有緊急停車按鈕，按下時系統立即停機，復位時設備進入待機狀態。

7、自控過程

系統實時顯示工作壓力、流量、溫度、液位、泵運行狀態、閥門開關狀態、運行模式、運行狀態、報警信息等；循環泵、供料泵通過變頻器控制，運行頻率可設定及顯示，以控制系統內循環物料的流量和過膜壓差，以保證膜過濾所需的3-5m/s的膜面流速。設備運行歷史記錄可追溯，數據至少保存24個月。

8、設備清洗

在生產過程中膜本身會產生污染，從而降低了膜通量。為了恢復膜通量需要對膜進行清洗。系統配有清洗罐，清洗過程根據膜的污染情況和公用工程條件需要1-2小時。

陶瓷膜過濾系統的優點：

膜表面不易發生濃差極化和膜面污染，膜透過速率衰減慢；

用壓力作為膜分離的推動力，分離裝置簡單，操作容易，易于實現自動化；

分離過程無相變、節能顯著，可在5nm~1000nm的精度范圍實現分離過程（范圍外精度需定制）；

耐受強酸，強堿，清洗過程簡單，方便，可進行高強度的頻繁反沖清洗和高濃度、長時間的化學清洗；

適用范圍廣，廣泛應用于化工、食品、醫藥、環境保護、生物技術、能源工程等領域；

循環泵一臺、供料泵一臺、排渣泵一臺、膜組件六套、膜元件114支、清洗罐一個、物料罐2個、濃液流量計一個、清夜流量計一個、壓力傳感器三個、溫度傳感器一個、液位傳感器三個、反沖系統一套、控制系統一套、保安過濾器兩個，設備機架、閥門、連環卡節及其連接件若干。

?
